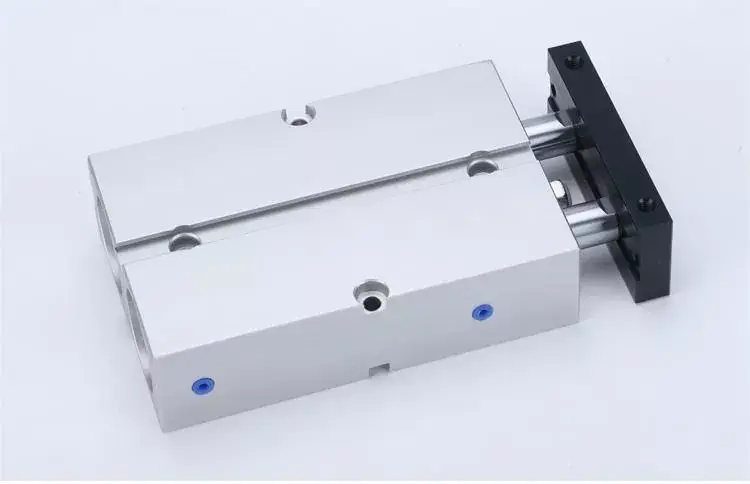

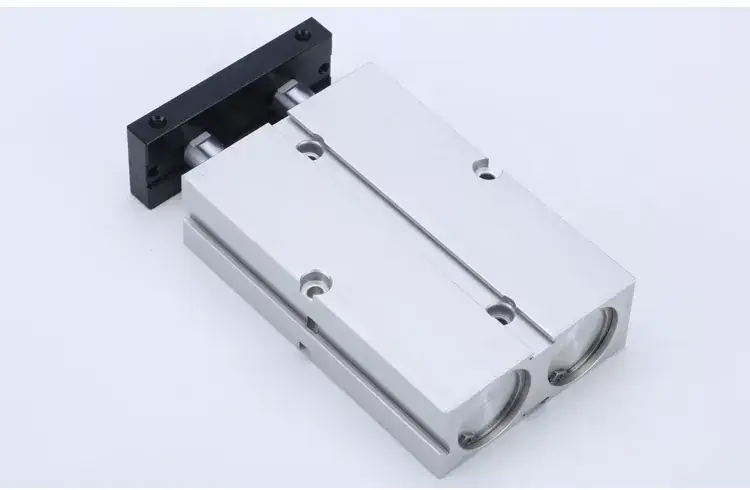

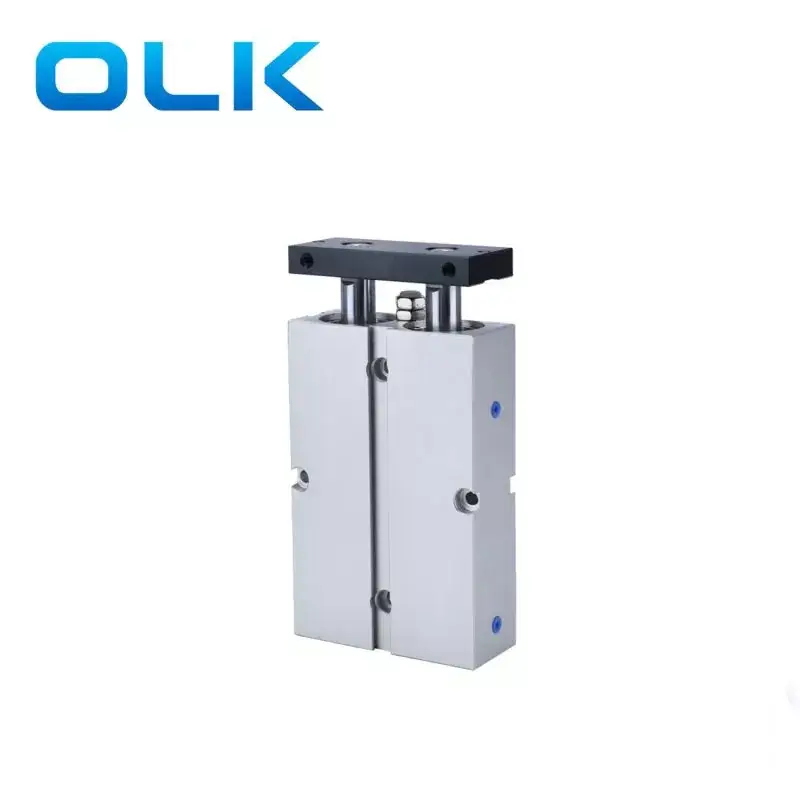

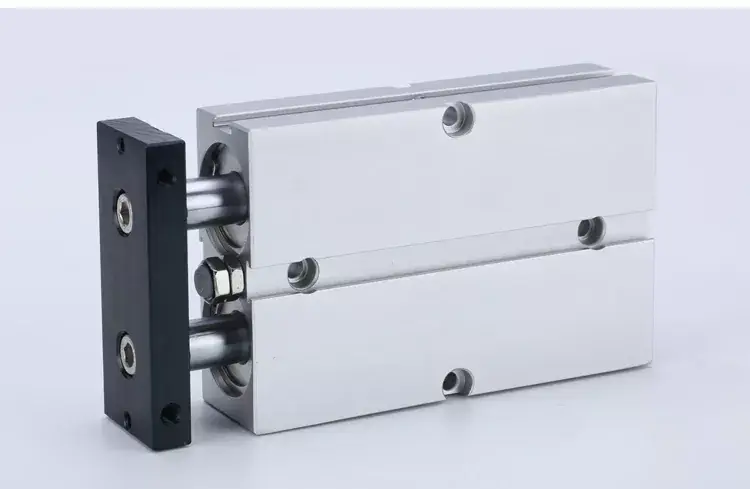

Cilindro de eixo duplo da série TN

Você pode ter certeza de comprar o cilindro de eixo duplo da série TN em nossa fábrica e ofereceremos o melhor serviço pós-venda e entrega oportuna.

Enviar consulta

Descrição do produto

Nossa fábrica é especializada na fabricação do cilindro de eixo duplo da série TN. Bem -vindo à compra do cilindro de eixo duplo da série TN da OLK. Cada solicitação dos clientes está sendo respondida dentro de 24 horas. O cilindro de eixo duplo OULEIKAI (OLK) TN permite o controle simultâneo de múltiplos eixos, facilitando caminhos de movimento complexos e trabalho colaborativo de vários eixos.

Comparado ao uso de múltiplos cilindros de eixo único separadamente, os cilindros de eixo duplo TN integram vários eixos de atuação, com uma forma de montagem corporal incorporada que economiza espaço mais compacta.

Os fornecedores pneumáticos da OLK com design avançado de design e controle otimizado, ele atinge a utilização eficiente de energia e efeitos de economia de energia, reduzindo o consumo de energia e os custos operacionais.

O painel fixo do cilindro do eixo duplo TN possui orifícios de montagem em três lados, facilitando a carga de várias posições. Ele garante controle síncrono preciso de múltiplos eixos, garantindo o movimento síncrono de cada eixo em caminhos de movimento complexos.

Utilização de energia eficiente da OLK TN Série TN Características do produto do cilindro duplo

1. Em conformidade com os padrões da empresa.

2. Instalação corporal incorporada para economia de espaço.

3. Possui certa resistência à flexão e torção, capaz de suportar cargas laterais.

4. Os orifícios de montagem em três lados da placa fixa facilitam a montagem de várias posições.

5. A almofada de colisão do front-end ajustável no corpo permite o ajuste do curso do cilindro e o alívio do impacto.

6. Esta série de cilindros está padrão equipada com acessórios magnéticos, com opções não magnéticas disponíveis.

TN Série TN Dual Eixo Cilindro Padrão Especificação:

Tamanho do furo (mm)	10	16	20	25	32
Modo de atuação	Dupla atuação
Meio de trabalho	Ar limpo
Pressão de trabalho	0,1-1,0 MPa (14-145psi)
Pressão de prova	1,5 MPa (215psi)
Faixa de temperatura de trabalho	‘-20-70 ℃
Intervalo de velocidade de trabalho	30-500
Modo de buffer	almofada de colisão
Precisão sem rotação	± 0,4	± 0,3
Tamanho da porta	M5 x 0,8				PT1/8

A precisão não rotativa refere-se ao ângulo que a placa fixa do cilindro pode girar quando o cilindro estiver no estado totalmente retraído.

Os tipos de threads de aquisição disponíveis são NPT e G.

PS: Todo o cilindro do eixo duplo da série TN com ímãs.

Símbolo do cilindro de eixo duplo da série TN:

Código de pedido
Tn	-	20	X	50	-	S	-
MODELO		Tamanho do furo		AVC		Ímã		Fio
TN: Cilindro de haste dupla (atuação dupla), série completa com ímã						S: com ímã		Em branco: thread pt
								T: thread NPT
								G: G Thread

TN Série TN Dual Eixo Cilindro Padrão Especificação:

Tamanho do furo (mm)	10	16	20	25	32
Modo de atuação	Dupla atuação
Meio de trabalho	Ar limpo
Pressão de trabalho	0,1-1,0 MPa (14-145psi)
Pressão de prova	1,5 MPa (215psi)
Faixa de temperatura de trabalho	‘-20-70 ℃
Intervalo de velocidade de trabalho	30-500
Modo de buffer	almofada de colisão
Precisão sem rotação	± 0,4	± 0,3
Tamanho da porta	M5 x 0,8				PT1/8

A precisão não rotativa refere-se ao ângulo que a placa fixa do cilindro pode girar quando o cilindro estiver no estado totalmente retraído.

Os tipos de threads de aquisição disponíveis são NPT e G.

PS: Cilindro de eixo duplo da série Alltn com ímãs.

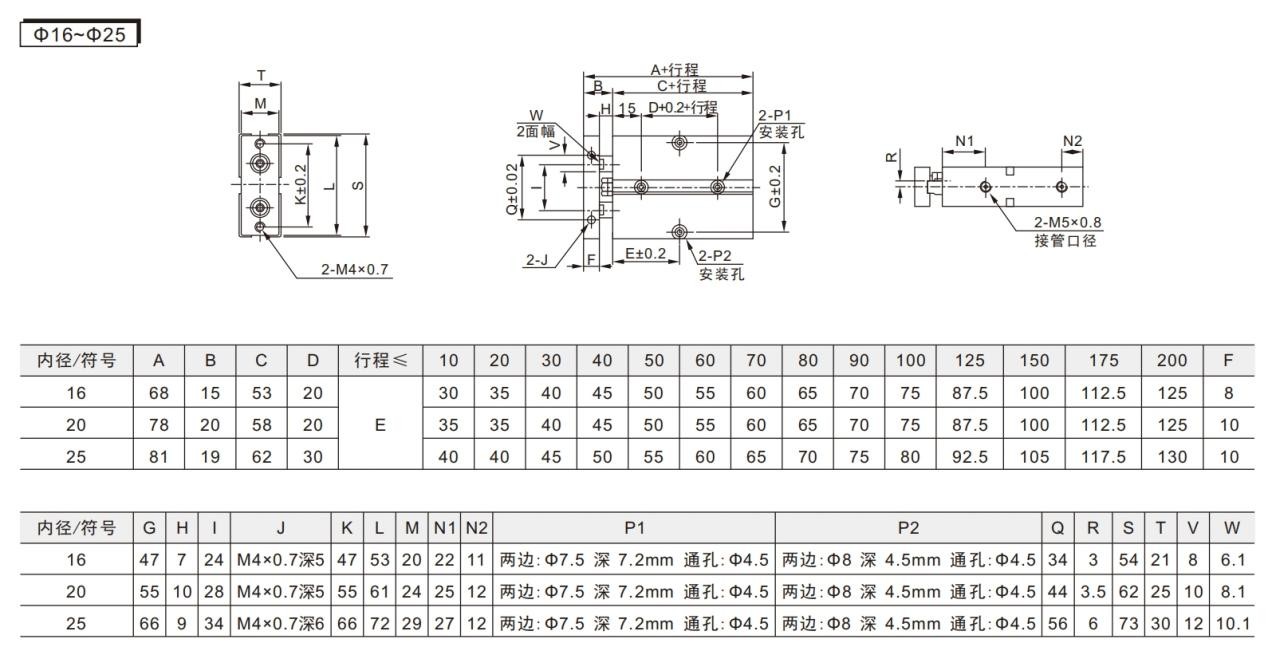

TN Série Dual Cilindro de eixo duplo Método:

TN da série TN Tabela de Força do Cilindro de Cilindro Dual

furo (mm)	Diâmetro da haste do pistão (mm)	Tipo de atuação		Área efetiva (mm²)	Pressão do ar (MPA)
furo (mm)	Diâmetro da haste do pistão (mm)	Tipo de atuação		Área efetiva (mm²)	0.1	0.2	0.3	0.4	0.5	0.6	0.7
6	4	Dupla atuação	Empurre o lado	56.5	5.7	11.3	17.0	22.6	28.3	33.9	39.6
6	4	Dupla atuação	Empurre o lado	31.4	3.1	6.3	9.4	12.6	15.7	18.8	22.0
10	6	Dupla atuação	Empurre o lado	157.1	15.7	31.4	47.1	62.8	78.5	94.2	110.0
10	6	Dupla atuação	Empurre o lado	100.5	10.1	20.1	30.2	40.2	50.3	60.3	70.4
16	8	Dupla atuação	Empurre o lado	402.1	40.2	80.4	120.6	160.8	201.1	241.3	281.5
16	8	Dupla atuação	Empurre o lado	301.6	30.2	60.3	90.5	120.6	150.8	181.0	211.1
20	10	Dupla atuação	Empurre o lado	628.3	62.8	125.7	188.5	251.3	314.2	377.0	439.8
20	10	Dupla atuação	Empurre o lado	471.2	47.1	94.2	141.4	188.5	235.6	282.7	329.9
25	12	Dupla atuação	Empurre o lado	981.7	98.2	196.3	294.5	392.7	490.9	589.0	687.2
25	12	Dupla atuação	Empurre o lado	755.6	75.6	151.1	226.7	302.2	377.8	453.3	528.9
32	16	Dupla atuação	Empurre o lado	1608.5	160.8	321.7	482.5	643.4	804.2	965.1	1125.9
32	16	Dupla atuação	Empurre o lado	1206.4	120.6	241.3	361.9	482.5	603.2	723.8	844.5
