Nossa válvula de controle de botões mecânicos permite controle preciso sobre taxas de fluxo de fluido, tornando -a a escolha ideal para aplicações que requerem controle de fluido de precisão. A válvula possui um controle mecânico de botões, que oferece uma interface confiável e fácil de usar para ajustar as taxas de fluxo de fluidos.
Uma válvula direcional de controle mecânico é um tipo de válvula que não precisa de um sinal elétrico. Mas ele depende da força mecânica para controlar o carretel. De acordo com o modo de ação operacional, ele pode ser classificado no tipo básico, tipo de ação direta, tipo de rolo, tipo de rolo lateral, tipo de rolo de alavanca, tipo de haste ajustável, tipo de rolo de alavanca ajustável e tipo através. É comumente aplicado em operações contínuas, equipamentos altamente automatizados e ações limitadas das máquinas da linha de produção.
|
Símbolo |
Tipo de válvula |
Método de operação |
Características |
Aplicativo |
Modelo de válvula mecânica OLK |
|
|

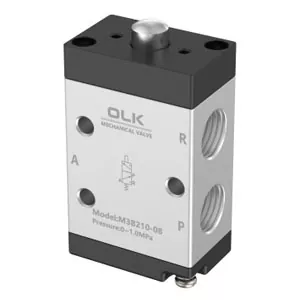

Válvula mecânica do tipo básico |
Redefinir o núcleo da válvula quando não houver força externa; Quando a haste de push é pressionada pela força externa, a haste de push entra em contato com o núcleo da válvula e sela a porta R e empurre o núcleo da válvula para fazer P-A conectado conectado |
Operação simples, empurre para mudar, libere para redefinir |
Comumente usado para avançar o equipamento, controle manual e interruptor de limite simples |
JMJ -00, JM322, MV522, MV322, MOV321, CM3B, VM131-01-00, VM133-M5-001, VM230-02-00, VM430-01-00, S3B-M5, S3B-06, M3B-08 M3B-210-08, M5B-110-06, M5B-210-06, M5B-210-08, XQ250610, XQ230610, XQ250410, XQ230410, |
|
|

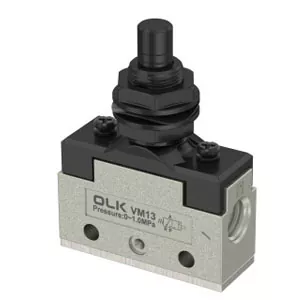

Válvula tipemecânica de êmbolo reta |
Força direta em Spool |
Não pode suportar alta força axial |
· Acionado quando a peça de trabalho cai de cima para baixo.
· O mecanismo de elevação vertical detecta a posição final. · Detecção de limite superior. |
VM130-01-05, VM132-M5-05 |
|
|

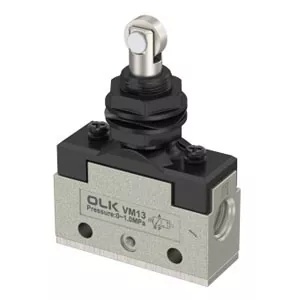

Válvula rollerplungermecânica |
Um rolo é adicionado na parte superior da haste de pressão da válvula. Fazendo o contato do bloco de colisão tangencialmente ao longo do rolo e, em seguida, o rolo transmite a força para a haste de push |
Válvula de alavanca do rolo com braço de rolo ajustável ângulo de gatilho flexível e forte adaptabilidade. Reduz a força no carretel, estende a vida útil da válvula, mais confiável |
Comumente usado para transmitir linha, ferramentas automáticas, detecção de acidente vascular cerebral e controle limite. |
CM3V-06, VM130-01-06, S3V-M5, S3V-06, S3V-08, |
|
|
Alterar válvula do tipo de alavanca |
Puxe o thetoggle de alerta e à direita manualmente para alternar o núcleo da válvula entre duas posições, para realizar/reversão |
Alterar o design da alavanca para comutação frequente |
Acessório de ferramentas pneumáticas, pequenos equipamentos de produção, estágio de comissionamento de equipamentos, para ação de troca manual Ação |
CM3Y-06, VM130-01-08 |
|
|

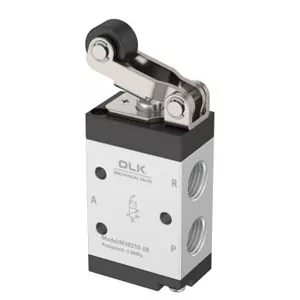

Válvula mecânica da alavanca de rolo |
Use a alavanca para aumentar a pressão descendente da haste de pressão |
Gatilho bidirecional: o rolo está localizado na parte superior do corpo da válvula e o movimento mecânico de ambos os lados pode acionar a válvula. Adequado para o movimento alternativo: especialmente adequado para a mesa de slides lineares e as duas extremidades da haste de push para acionar sinais durante o movimento recíproco. |
Limite de viagem da linha de produção, detecção automática de detecção e ligação mecânica. |
JMJ-07, JM322R (JM-07), MV522R (MV-09), MV322R, MOV321R (MOV-02), CM3R, VM131-01-01-01 1, VM1-M5-01, VM230-01-01-01, S3R-06, S3R-08, M3R-110-06, M3R- 210-06, M3R-210-08, M5R-110-06, M5R-21-06, M5R-21-08, K23JC3-L6, XQ250612, XQ23 0612, S3R-06, S3R-08, M3L-110-06, M3-210-06, M3L-2110-0 |
|
|

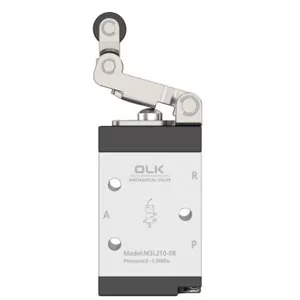

Válvula mecânica do tipo de alavanca de rolo de uma maneira |
Quando o bloco de colisão mecânica avança, o núcleo da válvula é pressionado. O bloco de colisão passa pelo rolo e o núcleo da válvula retorna pela força da mola. Quando o bloco de colisão retorna, à medida que a pequena alavanca na cabeça pode ser dobrada, o núcleo da válvula não se move quando o rolo retorna e a válvula não reverte. |
O sinal de pulso de saída da saída da válvula é usado para eliminar o sinal de obstáculo no loop para simplificar o loop |
· Arranjos para limitar a direção do movimento, p. permitindo que a peça de trabalho empurre o gatilho apenas em uma direção.
· Sistema de alimentação automática para evitar o acionamento em caso de movimento reverso.
· Locais de controle de segurança para reduzir o risco de mossoperação. |
JMJ-08L, JM-08L, MV522L, MV322L, CM3L, VM131-01-02, VM133-M5-02, VM230-02-02S, VM430-01-02S, S. 3L-M5, S3L-06, S3L-08, M3L-110-06, M3L-210-06, M3L-210-08, M5L-110-06, M5L-210-06, M5L-210-08, |
O OLK é um fabricante pneumático chinês, com a maior gama de válvulas mecânicas e um estoque grande para entrega rápida. Com 22 anos de experiência técnica, a equipe OLK fornece serviço OEM/ODM. Podemos personalizar corpos da válvula, oferecer opções diferentes de botões e adicionar o logotipo do Laser UV para uma marca mais refinada.
· Quando uma válvula mecânica é usada, a superfície de contato do bloco de colisão e o rolo possui um ângulo de inclinação de 30 ° ou 45 °. A velocidade máxima do bloco de colisão é diferente para diferentes mecanismos operacionais, que devem ser observados.
· O tempo para o bloco de cilindros pressionar a válvula mecânica deve exceder o tempo de comutação da válvula mecânica, para que a velocidade do cilindro não possa ser muito rápida; Se for muito rápido, o comprimento do bloco de colisão deve ser aumentado.
· Não use válvulas mecânicas como paradas.
